VishayIRFR 9014

IRFR9014 P-Channel Power MOSFET 60V 5.1A SMD DPAK / TO-252 της Vishay Siliconix, κατάλληλο για διακοπτικές εφαρμογές ισχύος, load switching, τροφοδοτικά, μετατροπείς DC-DC και ηλεκτρονικά κυκλώματα SMD.

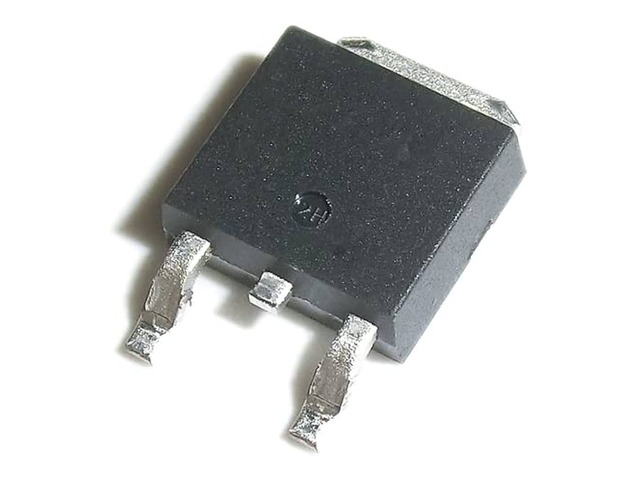

Το IRFR9014 είναι P-Channel Power MOSFET της Vishay Siliconix, σε κέλυφος DPAK / TO-252 για επιφανειακή τοποθέτηση SMD. Διαθέτει μέγιστη τάση Drain-Source -60V, συνεχές ρεύμα Drain -5.1A και αντίσταση αγωγής RDS(on) 0.50 Ohm max με VGS -10V. Είναι κατάλληλο για εφαρμογές όπου απαιτείται P-Channel MOSFET για high-side switching, προστασία τροφοδοσίας ή ελεγχόμενη μεταγωγή φορτίων DC.

Τεχνική περιγραφή

Το IRFR9014 χρησιμοποιεί τεχνολογία power MOSFET τρίτης γενιάς, με χαρακτηριστικά γρήγορης μεταγωγής, αντοχή σε avalanche και dynamic dV/dt rating. Το κέλυφος DPAK / TO-252 επιτρέπει SMD τοποθέτηση και θερμική απαγωγή μέσω της πλακέτας, με κατάλληλη χαλκοεπιφάνεια στο PCB. Η έκδοση IRFR9014 είναι η SMD έκδοση της σειράς, ενώ η αντίστοιχη straight lead through-hole έκδοση είναι η IRFU9014.

Ενδεικτικές εφαρμογές

Χρησιμοποιείται σε high-side switching, διακόπτες φορτίου DC, προστασία ανάστροφης πολικότητας, power management, τροφοδοτικά, DC-DC converters, battery powered circuits, αυτοματισμούς, ηλεκτρονικές συσκευές και εφαρμογές όπου απαιτείται P-Channel MOSFET σε SMD κέλυφος.

Σημείωση συμβατότητας

Το IRFR9014 είναι P-Channel MOSFET και όχι N-Channel. Η πολικότητα, η διάταξη ακροδεκτών και ο τρόπος οδήγησης της πύλης διαφέρουν από αντίστοιχα N-Channel MOSFET. Πριν την αντικατάσταση πρέπει να επιβεβαιώνεται το κέλυφος DPAK / TO-252, η τάση VDS, το ρεύμα ID, η RDS(on), η πολικότητα P-Channel και οι θερμικές απαιτήσεις της πλακέτας.

Βάρος: περίπου 0,001 kg.
