INFINEONIRFIZ 48NPBF

IRFIZ48N N-Channel HEXFET Power MOSFET 55V 40A TO-220F FullPak της International Rectifier / Infineon, κατάλληλο για διακοπτικές εφαρμογές ισχύος, DC φορτία, τροφοδοτικά, inverter, έλεγχο κινητήρων, φωτισμό και βιομηχανικά ηλεκτρονικά κυκλώματα.

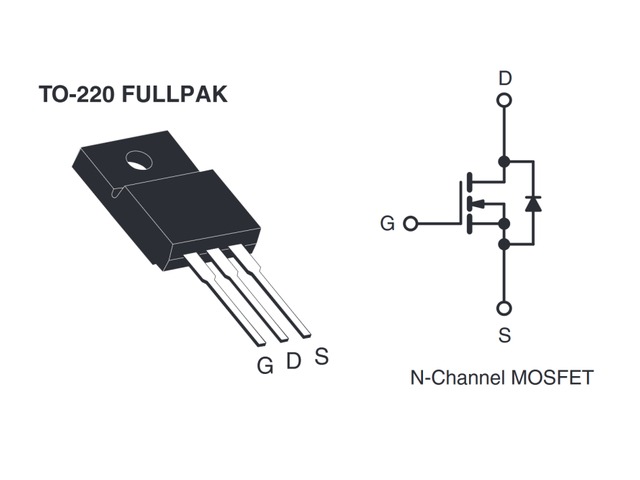

Το IRFIZ48N είναι N-Channel Power MOSFET τεχνολογίας HEXFET, αρχικά της International Rectifier και πλέον της Infineon. Διαθέτει τάση Drain-Source 55V, συνεχές ρεύμα Drain έως 40A και χαμηλή αντίσταση αγωγής RDS(on) 16mOhm max με οδήγηση πύλης 10V. Το κέλυφος TO-220 FullPak / TO-220F είναι πλήρως μονωμένο, επιτρέποντας ευκολότερη τοποθέτηση σε ψύκτρα χωρίς πρόσθετη μονωτική μίκα σε πολλές εφαρμογές.

Τεχνική περιγραφή

Το IRFIZ48N είναι κατάλληλο για χρήση ως διακόπτης ισχύος σε εφαρμογές χαμηλής τάσης DC, μετατροπείς ισχύος, SMPS, ελεγκτές κινητήρων, LED drivers και κυκλώματα φόρτισης ή διαχείρισης μπαταριών. Η πλήρως μονωμένη συσκευασία FullPak παρέχει υψηλή ηλεκτρική μόνωση μεταξύ του εξαρτήματος και της ψύκτρας, με isolation 2.5kVRMS και creepage distance 4.8mm.

Ενδεικτικές εφαρμογές

Χρησιμοποιείται σε DC motor control, inverter χαμηλής τάσης, switching power supplies, LED drivers, load switches, battery powered circuits, αυτοματισμούς, PWM εφαρμογές, ρομποτικές κατασκευές και γενικά κυκλώματα μεταγωγής ισχύος.

Σημείωση συμβατότητας

Το IRFIZ48N είναι η μονωμένη FullPak / TO-220F έκδοση και δεν είναι μηχανικά ίδιο με το κλασικό IRFZ48N σε TO-220 με μεταλλική πλάτη. Δεν είναι logic-level MOSFET. Για πλήρη αγωγή και χαμηλή RDS(on) απαιτείται συνήθως οδήγηση πύλης περίπου 10V.

Βάρος: περίπου 0,002 kg.
