INFINEONIRF 1405

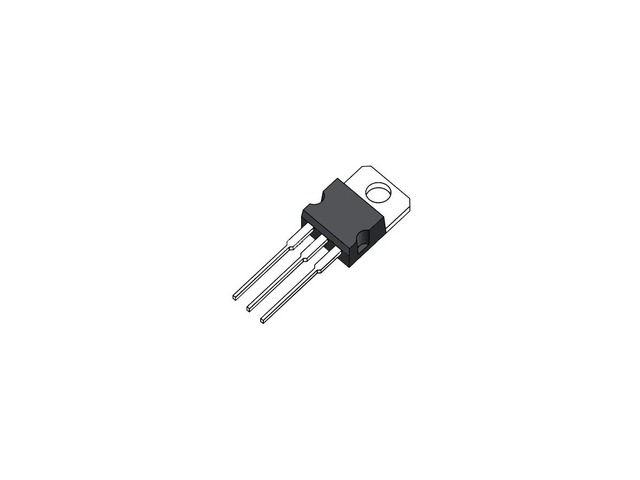

Το IRF1405 της International Rectifier είναι τρανζίστορ ισχύος MOSFET τύπου N-Channel, με μέγιστη τάση Drain-Source 55V και πολύ χαμηλή αντίσταση αγωγής. Διατίθεται σε περίβλημα TO-220AB και είναι κατάλληλο για εφαρμογές χαμηλής τάσης και υψηλού ρεύματος, όπως ελεγκτές κινητήρων, συστήματα UPS, μετατροπείς ισχύος και ηλεκτρονικοί διακόπτες φορτίων.

Τεχνική περιγραφή

Το IRF1405 διαθέτει μέγιστη αντίσταση αγωγής RDS(on) 5.3mOhm, με τάση οδήγησης Gate-Source 10V. Η πολύ χαμηλή αντίσταση αγωγής συμβάλλει στον περιορισμό των απωλειών ισχύος και της αύξησης της θερμοκρασίας σε εφαρμογές υψηλού ρεύματος.

Το συνεχές ρεύμα Drain υπολογίζεται έως 169A με θερμοκρασία περιβλήματος 25°C και ιδανικές συνθήκες ψύξης. Ωστόσο, το μέγιστο πρακτικό ρεύμα περιορίζεται από το περίβλημα TO-220 στα 75A. Η πραγματική δυνατότητα ρεύματος εξαρτάται από την ψύκτρα, τη θερμοκρασία, τη διατομή των αγωγών και τις συνθήκες λειτουργίας.

Η τάση κατωφλίου VGS(th) κυμαίνεται από 2V έως 4V, αλλά η τιμή αυτή αντιστοιχεί μόνο στην έναρξη αγωγής. Για πλήρη ενεργοποίηση σε εφαρμογές ισχύος απαιτείται κατάλληλο κύκλωμα οδήγησης της πύλης με τάση περίπου 10V.

Η τεχνολογία HEXFET προσφέρει γρήγορη μεταγωγή, υψηλή σύνθετη αντίσταση εισόδου και αυξημένη αντοχή σε επαναλαμβανόμενους παλμούς avalanche. Το περίβλημα TO-220AB επιτρέπει την εύκολη τοποθέτηση σε κατάλληλη ψύκτρα.

Ενδεικτικές εφαρμογές

Κατάλληλο για ελεγκτές κινητήρων DC, συστήματα UPS, inverter χαμηλής τάσης, μετατροπείς DC/DC, συστήματα μπαταριών, φορτιστές, ηλεκτρονικούς διακόπτες φορτίων, παλμοτροφοδοτικά και γενικές εφαρμογές μεταγωγής υψηλού ρεύματος.

Σημείωση συμβατότητας

Πριν από την αντικατάσταση άλλου MOSFET πρέπει να ελέγχονται η μέγιστη τάση Drain-Source, το πραγματικό επιτρεπόμενο ρεύμα, η αντίσταση RDS(on), το φορτίο πύλης, η τάση οδήγησης, η ταχύτητα μεταγωγής, το περίβλημα και η διάταξη των ακροδεκτών.

Βάρος: περίπου 0,002 kg.
