FreenoveFreenove UNO R4 WiFi Starter Kit

Το Freenove UNO R4 WiFi Starter Kit 286 τεμαχίων είναι ένα πλήρες εκπαιδευτικό σετ ηλεκτρονικών και προγραμματισμού, κατάλληλο για την εκμάθηση μικροελεγκτών, αισθητήρων, αυτοματισμών, κινητήρων και εφαρμογών IoT. Περιλαμβάνει πλακέτα Freenove με ενσωματωμένη σύνδεση WiFi και Bluetooth, μεγάλη ποικιλία εξαρτημάτων και αναλυτικό ψηφιακό tutorial με 78 projects.

Τεχνική περιγραφή

Η πλακέτα ελέγχου Freenove V5 Rev4 WiFi βασίζεται στον 32-bit μικροελεγκτή Renesas RA4M1 με πυρήνα Arm Cortex-M4, συχνότητα λειτουργίας 48MHz, μνήμη Flash 256KB και SRAM 32KB. Η αρχιτεκτονική της προσφέρει αυξημένες δυνατότητες επεξεργασίας για εκπαιδευτικά, εργαστηριακά και πιο σύνθετα ηλεκτρονικά projects.

Το ενσωματωμένο ESP32-S3 παρέχει ασύρματη σύνδεση WiFi και Bluetooth, επιτρέποντας την ανάπτυξη εφαρμογών IoT, τηλεχειρισμού, απομακρυσμένης παρακολούθησης και ασύρματης ανταλλαγής δεδομένων.

Η πλακέτα διαθέτει ενσωματωμένη κόκκινη μήτρα LED 12x8, η οποία μπορεί να χρησιμοποιηθεί για εμφάνιση χαρακτήρων, συμβόλων, κινούμενων σχεδίων, ενδείξεων αισθητήρων και απλών παιχνιδιών χωρίς να απαιτείται πρόσθετη εξωτερική οθόνη.

Ο προγραμματισμός και η τροφοδοσία πραγματοποιούνται μέσω θύρας USB Type-C. Η πλακέτα λειτουργεί με λογική στάθμη 5V και διαθέτει 14 ψηφιακές εισόδους και εξόδους, 6 αναλογικές εισόδους και υποστήριξη επικοινωνίας UART, I2C και SPI.

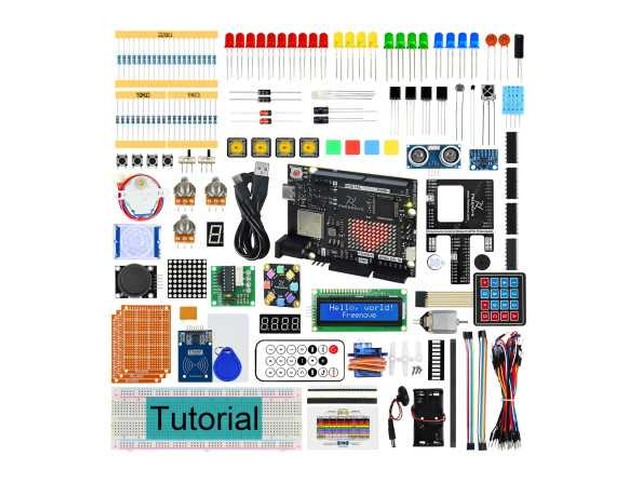

Το σετ περιλαμβάνει breadboard, καλώδια σύνδεσης, αντιστάσεις, πυκνωτές, LED, οθόνες, διακόπτες, πλήκτρα, ολοκληρωμένα κυκλώματα, αισθητήρες, βομβητές, ρελέ, κινητήρες και εξαρτήματα πρωτοτυποποίησης. Επιτρέπει τη δημιουργία κυκλωμάτων χωρίς να απαιτείται αρχικά κόλληση.

Εκπαιδευτικά projects

Το ψηφιακό tutorial περιλαμβάνει 78 projects με διαγράμματα συνδεσμολογίας, ηλεκτρονικά κυκλώματα, πλήρη παραδείγματα κώδικα και αναλυτικές επεξηγήσεις. Τα projects ξεκινούν από βασικά κυκλώματα LED και πλήκτρων και προχωρούν σε αισθητήρες θερμοκρασίας και υγρασίας, υπερηχητικές μετρήσεις, υπέρυθρο τηλεχειρισμό, οθόνες, κινητήρες, USB HID, εφαρμογές WiFi και Bluetooth, εικονικά όργανα μέτρησης και παιχνίδια.

Ενδεικτικές εφαρμογές

Κατάλληλο για εκμάθηση ηλεκτρονικών και προγραμματισμού, σχολικά εργαστήρια STEM, τεχνικές σχολές, εκπαιδευτικά ιδρύματα, κατασκευές αυτοματισμού, συστήματα IoT, εφαρμογές αισθητήρων, έλεγχο κινητήρων, πρωτότυπα κυκλώματα και προσωπικά projects makers.

Σημείωση συμβατότητας

Η πλακέτα είναι κατασκευής Freenove και είναι συμβατή με το Arduino IDE και την αρχιτεκτονική UNO R4. Δεν πρόκειται για αυθεντική πλακέτα Arduino UNO R4 WiFi. Λόγω της διαφορετικής 32-bit αρχιτεκτονικής, ορισμένες παλαιότερες βιβλιοθήκες που έχουν σχεδιαστεί αποκλειστικά για πλακέτες UNO R3 με ATmega328P ενδέχεται να χρειάζονται ενημέρωση ή προσαρμογή.

Σημείωση tutorial

Το εκπαιδευτικό υλικό παρέχεται σε ψηφιακή μορφή PDF στα Αγγλικά και απαιτεί λήψη από την ιστοσελίδα της Freenove. Δεν περιλαμβάνεται έντυπο εγχειρίδιο.

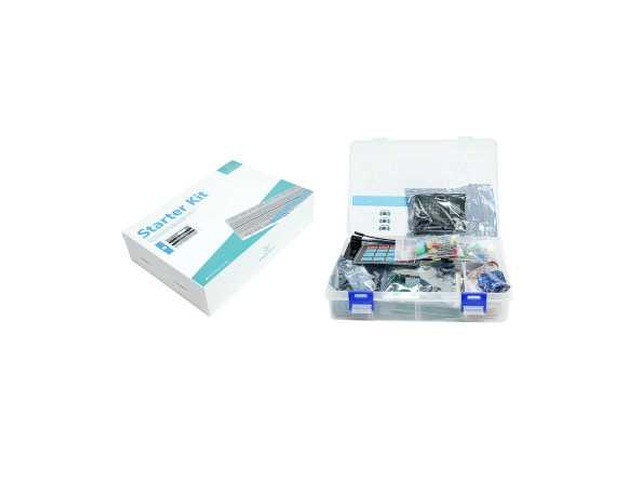

Διαστάσεις συσκευασίας: περίπου 20.7x14.6x4.9cm.

Βάρος: περίπου 0,58 kg.

Ογκομετρικό βάρος: περίπου 0,30 kg.
