Κωδικός: 805.011.0150

SCHRACKRELAY RT-114730

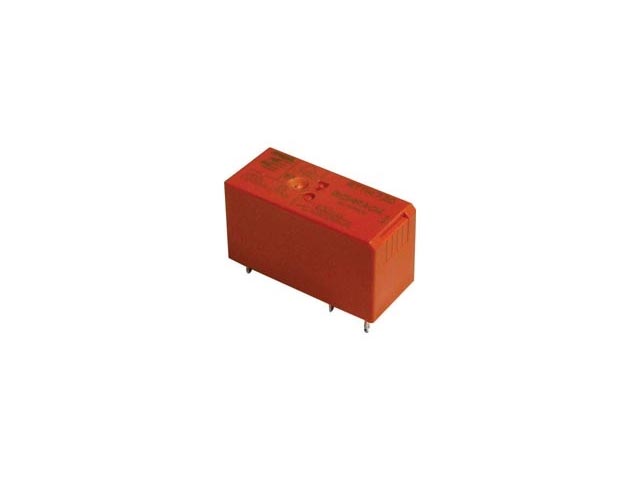

TE Connectivity SCHRACK RT114730 Ρελέ Ισχύος SPDT 1CO Πηνίο 230VAC 12A 250VAC Through Hole
Για να δείτε τις τιμές αγοράς πρέπει να είστε εγγεγραμμένος χρήστης!
Ενδεικτική λιανική τιμή με ΦΠΑ 24%: 8,75 €

Το TE Connectivity SCHRACK RT114730 είναι μονοσταθές ρελέ ισχύος της σειράς RT1 με μία μεταγωγική επαφή SPDT (1 Form C), πηνίο 230VAC και ονομαστικό ρεύμα επαφών 12A. Προορίζεται για Through Hole τοποθέτηση σε πλακέτα.

Τεχνική περιγραφή

Το RT114730 διαθέτει επαφές AgNi90/10, αντίσταση πηνίου 32.5kΩ και ισχύ πηνίου περίπου 0.74VA. Η ονομαστική τάση επαφών είναι 250VAC και η μέγιστη τάση μεταγωγής AC φτάνει τα 400VAC. Η TE Connectivity αναφέρει limiting making current 25A και περιοχή θερμοκρασίας λειτουργίας -40°C έως +70°C.

Ενδεικτικές εφαρμογές

Κατάλληλο για πλακέτες ελέγχου και ισχύος, οικιακές συσκευές, HVAC, αυτοματισμούς, τροφοδοτικά και βιομηχανικά κυκλώματα όπου απαιτείται μία μεταγωγική επαφή υψηλού ρεύματος.

Σημείωση συμβατότητας

Πριν από αντικατάσταση πρέπει να ελεγχθούν το πηνίο 230VAC, η διαμόρφωση SPDT/1CO, η διάταξη ακροδεκτών και η πραγματική κατηγορία φορτίου. Η τιμή 12A αφορά την ονομαστική ικανότητα επαφών της συγκεκριμένης έκδοσης.



Βάρος συσκευασίας: 0,100kg
Ογκομετρικό συσκευασίας: 0,100kg
ΚατασκευαστήςTE Connectivity / SCHRACK
ΜοντέλοRT114730
ΣειράRT1
ΤύποςGeneral Purpose Power Relay
Διαμόρφωση επαφώνSPDT - 1 Form C / 1 CO
Τάση πηνίου230VAC
Αντίσταση πηνίου32.5kΩ
Ισχύς πηνίου0.74VA
Ονομαστικό ρεύμα επαφών12A
Ονομαστική τάση επαφών250VAC
Μέγιστη τάση μεταγωγής AC400VAC
Μέγιστο ρεύμα ζεύξης25A
Υλικό επαφώνAgNi90/10
ΤοποθέτησηThrough Hole / PCB
Διαστάσεις29x12.7x15.7mm
Βάροςπερίπου 14g
Θερμοκρασία λειτουργίας-40°C έως +70°C
