RERPOLΡΕΛΕ RM87M20111S23

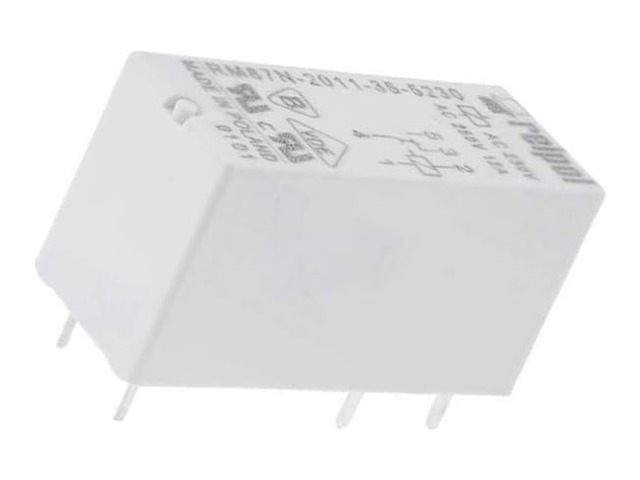

Το RELPOL RM87N-2011-35-5230 είναι μικροσκοπικό ηλεκτρομαγνητικό ρελέ ισχύος με πηνίο 230VAC και μία μεταγωγική επαφή 1CO (SPDT). Υποστηρίζει φορτίο έως 12A στα 250VAC για κατηγορία AC1 και είναι κατάλληλο για πλακέτες PCB, αυτοματισμούς, πίνακες ελέγχου και εφαρμογές μεταγωγής φορτίων.

Τεχνική περιγραφή

Το RM87N-2011-35-5230 ανήκει στη σειρά RM87 της RELPOL και διαθέτει πηνίο εναλλασσόμενης τάσης 230VAC. Η διαμόρφωση επαφών είναι 1CO, δηλαδή μία μεταγωγική επαφή με κοινό, κανονικά κλειστό και κανονικά ανοικτό ακροδέκτη. Η ονομαστική ικανότητα μεταγωγής είναι 12A/250VAC για φορτίο AC1 και 12A/24VDC για φορτίο DC1. Το υλικό των επαφών είναι AgNi. Το ρελέ διαθέτει προστασία περιβλήματος IP67 και μπορεί να τοποθετηθεί απευθείας σε PCB ή σε συμβατή βάση. Οι διαστάσεις του είναι περίπου 29x12,7x15,7mm και το βάρος 14g.

Ενδεικτικές εφαρμογές

Κατάλληλο για πίνακες αυτοματισμού, κυκλώματα ελέγχου 230VAC, βιομηχανικές πλακέτες, οικιακές συσκευές, συστήματα θέρμανσης και εξαερισμού, μεταγωγή φωτισμού και γενικές εφαρμογές όπου απαιτείται ρελέ 1CO με πηνίο 230VAC και επαφή έως 12A.

Σημείωση συμβατότητας

Πριν από την αντικατάσταση υπάρχοντος ρελέ πρέπει να επιβεβαιωθούν η τάση πηνίου 230VAC, η διαμόρφωση επαφών 1CO, το pinout, οι διαστάσεις και η απαιτούμενη ικανότητα μεταγωγής. Το 12A αφορά κατηγορία φορτίου AC1 και δεν πρέπει να θεωρείται ίδιο επιτρεπόμενο ρεύμα για κάθε επαγωγικό ή κινητηριακό φορτίο.

Συχνές ερωτήσεις

Το πηνίο του λειτουργεί στα 230VAC;
Ναι. Η συγκεκριμένη έκδοση RM87N-2011-35-5230 διαθέτει πηνίο 230VAC.

Τι σημαίνει 1CO;
Σημαίνει μία μεταγωγική επαφή SPDT, με κοινό ακροδέκτη και επιλογή μεταξύ NC και NO επαφής.

Μπορεί να διακόψει φορτίο 12A στα 230VAC;
Η RELPOL δίνει ονομαστικό φορτίο 12A/250VAC για κατηγορία AC1. Για επαγωγικά, κινητήρες ή άλλα απαιτητικά φορτία πρέπει να ελέγχεται η αντίστοιχη κατηγορία χρήσης.
