RAYEXL90S-12W

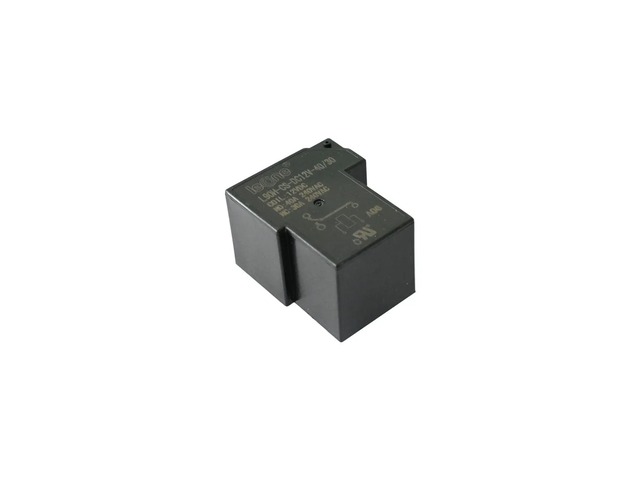

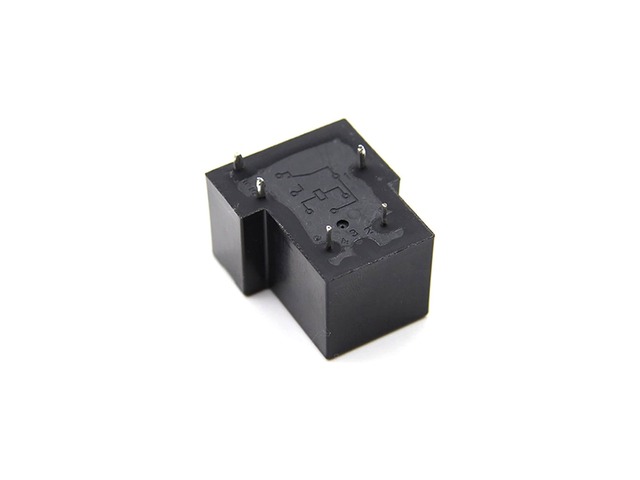

Το Rayex L90S-12W Ρελέ Ισχύος SPDT 12VDC 30A 240VAC Sealed PCB είναι ηλεκτρομαγνητικό ρελέ ισχύος σειράς L90 με πηνίο 12VDC, μία μεταγωγική επαφή SPDT / 1 Form C, έκδοση L90S και σφραγισμένο περίβλημα για PCB.

Τεχνική περιγραφή

Το L90S-12W διαθέτει πηνίο 12VDC με αντίσταση 155Ohm +/-10% και κατανάλωση περίπου 0.9W. Για ωμικό φορτίο, η επαφή NO είναι ονομασμένη στα 30A/240VAC, 20A/277VAC και 20A/30VDC, ενώ η NC στα 20A/240VAC, 15A/277VAC και 10A/30VDC. Η έκδοση L90S χρησιμοποιεί διαφορετική διάταξη common terminal / PCB layout από την τυπική L90. Η διηλεκτρική αντοχή μεταξύ των στοιχείων της έκδοσης L90S φθάνει τα 2500VAC.

Ενδεικτικές εφαρμογές

Κατάλληλο για μεταγωγή φορτίων ισχύος σε αυτοματισμούς, controllers, οικιακές συσκευές, HVAC, τροφοδοτικά και πλακέτες ελέγχου που απαιτούν SPDT ρελέ με πηνίο 12VDC και υψηλή ικανότητα μεταγωγής.

Σημείωση συμβατότητας

Το 30A αφορά την NO επαφή σε ωμικό φορτίο 240VAC. Η NC επαφή έχει χαμηλότερα επιτρεπόμενα φορτία. Επειδή το L90S έχει διαφορετικό PCB terminal arrangement από το απλό L90, πριν από αντικατάσταση πρέπει να επιβεβαιωθούν το footprint και το pinout, εκτός από την τάση πηνίου 12VDC. Σε επαγωγικά ή υψηλού inrush φορτία απαιτείται κατάλληλο derating.
