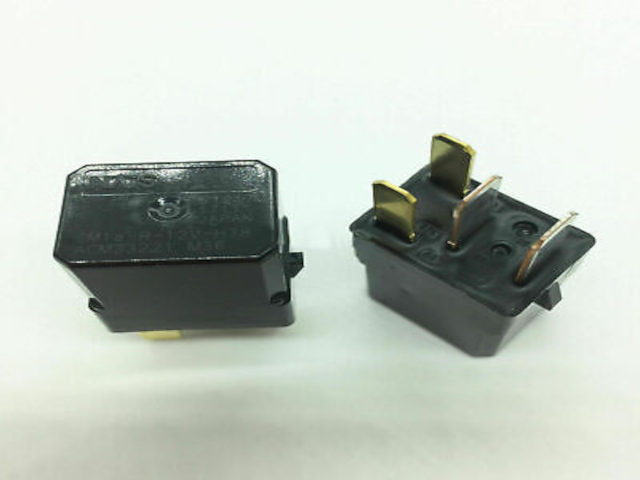

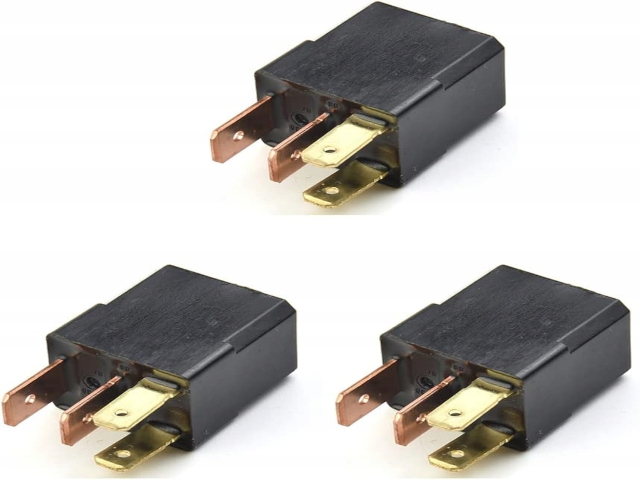

PanasonicΡΕΛΕ CM1A-R-12V

Το PANASONIC CM1A-R-12V είναι sealed ρελέ αυτοκινήτου με πηνίο 12VDC, μία κανονικά ανοικτή επαφή SPST-NO (1 Form A) και ενσωματωμένη αντίσταση προστασίας στο πηνίο. Είναι σχεδιασμένο για απαιτητικά κυκλώματα ισχύος σε οχήματα.

Τεχνική περιγραφή

Το CM1A-R-12V χρησιμοποιεί plug-in ακροδέκτες και έχει ονομαστική ικανότητα ωμικού φορτίου 35A στα 14VDC. Το πηνίο 12VDC έχει αντίσταση 96Ohm, ονομαστικό ρεύμα 143mA και ισχύ περίπου 1.71W, με επιτρεπόμενη περιοχή τάσης 10 έως 16VDC. Οι επαφές είναι από κράμα αργύρου και η αρχική αντίσταση επαφών είναι έως 15mOhm.

Ενδεικτικές εφαρμογές

Κατάλληλο για ηλεκτρικά συστήματα αυτοκινήτου, κινητήρες, ανεμιστήρες, αντλίες, φωτισμό, θερμαντικά φορτία και άλλα κυκλώματα 12V υψηλού ρεύματος.

Σημείωση συμβατότητας

Πριν από την αντικατάσταση πρέπει να επιβεβαιώνονται η τάση πηνίου 12VDC, η επαφή SPST-NO, η ενσωματωμένη αντίσταση, το plug-in pinout και το απαιτούμενο ρεύμα του φορτίου.
