ON SemiconductorRURG5060

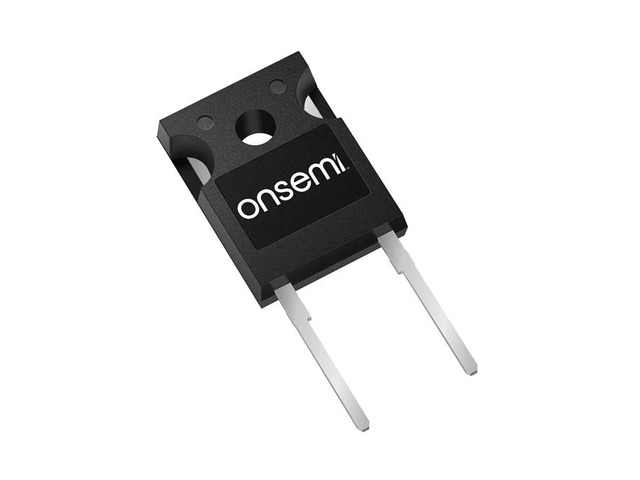

Η onsemi RURG5060 είναι ultrafast δίοδος ανόρθωσης ισχύος 50A / 600V σε περίβλημα TO-247-2L, σχεδιασμένη για εφαρμογές υψηλής ταχύτητας μεταγωγής. Διαθέτει χρόνο ανάστροφης αποκατάστασης 75ns και χαμηλή πτώση τάσης ορθής φοράς, καθιστώντας την κατάλληλη για switching τροφοδοτικά, freewheeling και clamping εφαρμογές.

Τεχνική περιγραφή

Η RURG5060 υποστηρίζει επαναλαμβανόμενη κορυφή ανάστροφης τάσης VRRM 600V και μέσο ανορθωμένο ρεύμα IF(AV) 50A. Το μέγιστο επαναλαμβανόμενο κρουστικό ρεύμα είναι 100A, ενώ το μη επαναλαμβανόμενο κρουστικό ρεύμα IFSM φτάνει τα 500A. Η μέγιστη πτώση τάσης ορθής φοράς είναι 1.6V σε ρεύμα 50A και θερμοκρασία περιβλήματος 25°C.

Ο τυπικός ultrafast χρόνος ανάστροφης αποκατάστασης είναι 75ns σε IF 50A. Η δίοδος διαθέτει avalanche energy rating 40mJ και μέγιστη ισχύ απωλειών 150W, χαρακτηριστικά που την καθιστούν κατάλληλη για απαιτητικά κυκλώματα μεταγωγής ισχύος.

Ενδεικτικές εφαρμογές

Κατάλληλη για switching power supplies, converters, inverters, κυκλώματα freewheeling, snubber και clamping, βιομηχανικά ηλεκτρονικά ισχύος, κυκλώματα μεταγωγής και γενικές εφαρμογές ανόρθωσης υψηλής ταχύτητας.

Σημείωση συμβατότητας

Πριν από αντικατάσταση πρέπει να επιβεβαιωθούν η μέγιστη ανάστροφη τάση 600V, το απαιτούμενο ρεύμα 50A, ο χρόνος ανάστροφης αποκατάστασης, η διάταξη ακροδεκτών και το περίβλημα TO-247-2L. Ο ακροδέκτης 1 είναι Cathode, ο ακροδέκτης 2 είναι Anode και η μεταλλική πίσω επιφάνεια του περιβλήματος συνδέεται επίσης με την Cathode.
