OEMES542

ES542 μπουτόν χωνευτό Φ22 τύπου μανιτάρι με συγκράτηση 1NC κόκκινο, κατάλληλο για πίνακες ελέγχου, αυτοματισμούς, μηχανήματα, χειριστήρια, κυκλώματα stop και εφαρμογές όπου απαιτείται εμφανές μπουτόν διακοπής με μανδάλωση.

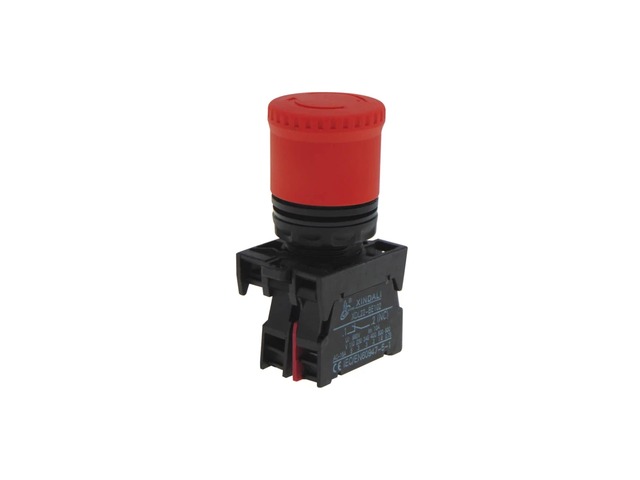

Το ES542 είναι χωνευτό μπουτόν τύπου μανιτάρι για οπή τοποθέτησης Φ22mm, με κόκκινη κεφαλή μεγάλης επιφάνειας και λειτουργία συγκράτησης. Μετά το πάτημα παραμένει στη θέση ενεργοποίησης και επανέρχεται με περιστροφή της κεφαλής, τύπου turn-to-release. Διαθέτει επαφή 1NC, κατάλληλη για κυκλώματα ελέγχου όπου απαιτείται άνοιγμα επαφής κατά την ενεργοποίηση του μπουτόν.

Τεχνική περιγραφή

Το ES542 αποτελείται από κόκκινη κεφαλή μανιτάρι, πλαστικό λαιμό στερέωσης Φ22mm και μπλοκ επαφής 1NC. Η χωνευτή τοποθέτηση σε πάνελ επιτρέπει χρήση σε ηλεκτρολογικούς πίνακες, κουτιά χειρισμού και μηχανήματα. Η επαφή NC χρησιμοποιείται συνήθως σε κυκλώματα stop ή emergency stop, επειδή σε κανονική κατάσταση το κύκλωμα είναι κλειστό και ανοίγει όταν πατηθεί το μπουτόν.

Ενδεικτικές εφαρμογές

Χρησιμοποιείται σε πίνακες αυτοματισμού, χειριστήρια μηχανημάτων, κυκλώματα stop, εργαλειομηχανές, μηχανές παραγωγής, συστήματα ελέγχου, βιομηχανικές εφαρμογές και εγκαταστάσεις όπου απαιτείται κόκκινο μπουτόν τύπου μανιτάρι με συγκράτηση.

Σημείωση συμβατότητας

Το ES542 είναι μπουτόν με επαφή 1NC και λειτουργία συγκράτησης, όχι απλό στιγμιαίο μπουτόν start. Πριν την αντικατάσταση πρέπει να επιβεβαιώνεται η διάμετρος οπής Φ22mm, ο τύπος επαφής NC, η επαναφορά με περιστροφή, η ροζέτα Φ40mm και οι ηλεκτρικές προδιαγραφές του κυκλώματος ελέγχου. Για κυκλώματα ασφαλείας πρέπει να χρησιμοποιείται σύμφωνα με τις απαιτήσεις της εγκατάστασης.

Βάρος: περίπου 0,050 kg.
