OEM28BYJ-48

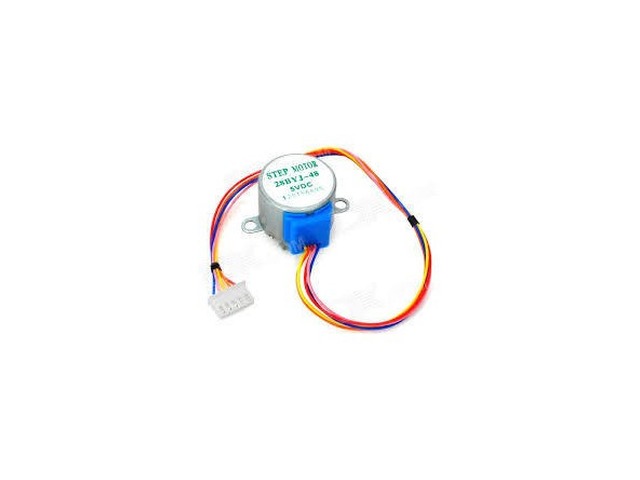

Ο 28BYJ-48 5V είναι μικρός βηματικός κινητήρας τεσσάρων φάσεων με ενσωματωμένο μειωτήρα στροφών περίπου 1:64. Προσφέρει ελεγχόμενη περιστροφική κίνηση και είναι κατάλληλος για εκπαιδευτικές κατασκευές, αυτοματισμούς, ρομποτική και εφαρμογές ακριβούς τοποθέτησης.

Τεχνική περιγραφή

Ο κινητήρας λειτουργεί με ονομαστική τάση 5VDC και χρησιμοποιεί μονοπολική συνδεσμολογία τεσσάρων φάσεων με πέντε καλώδια. Ο ενσωματωμένος μειωτήρας περιορίζει την ταχύτητα περιστροφής και αυξάνει τη διαθέσιμη ροπή στον άξονα εξόδου.

Η ονομαστική σχέση μετάδοσης είναι περίπου 1:64, ενώ η γωνία βήματος στην έξοδο αναφέρεται ως 5.625 μοίρες / 64. Η συγκεκριμένη κατασκευή επιτρέπει ομαλό έλεγχο της θέσης και της κατεύθυνσης περιστροφής μέσω κατάλληλης ακολουθίας ενεργοποίησης των τεσσάρων φάσεων.

Ο 28BYJ-48 διαθέτει πέντε καλώδια με βύσμα 5 ακροδεκτών και μπορεί να χρησιμοποιηθεί με driver ULN2003 ή άλλο κατάλληλο κύκλωμα οδήγησης βηματικού κινητήρα. Δεν πρέπει να συνδέεται απευθείας στις εξόδους ενός μικροελεγκτή, επειδή τα πηνία του απαιτούν μεγαλύτερο ρεύμα από αυτό που μπορούν να παρέχουν οι ακροδέκτες εισόδου και εξόδου.

Ο άξονας εξόδου διαθέτει επίπεδες πλευρές για ασφαλέστερη σύνδεση με γρανάζια, τροχαλίες, δείκτες και άλλους μηχανισμούς. Τα πλευρικά σημεία στερέωσης διευκολύνουν την τοποθέτηση του κινητήρα σε πλαίσιο ή βάση.

Ενδεικτικές εφαρμογές

Κατάλληλος για κατασκευές Arduino και Raspberry Pi, εκπαιδευτικά projects STEM, μικρούς ρομποτικούς μηχανισμούς, περιστροφικούς δείκτες, αυτοματισμούς, μηχανισμούς καμερών, μικρές βαλβίδες, μοντέλα, συστήματα ελέγχου θέσης και εφαρμογές χαμηλής ταχύτητας.

Σημείωση σύνδεσης

Για την οδήγηση του κινητήρα συνιστάται module ULN2003 ή αντίστοιχος driver. Η τροφοδοσία 5VDC πρέπει να μπορεί να παρέχει το απαιτούμενο ρεύμα του κινητήρα. Όταν χρησιμοποιείται εξωτερικό τροφοδοτικό, η γείωσή του πρέπει να είναι κοινή με τη γείωση του μικροελεγκτή.

Σημείωση συσκευασίας

Η πλακέτα οδήγησης ULN2003 δεν περιλαμβάνεται, εκτός εάν αναφέρεται διαφορετικά στα περιεχόμενα του προϊόντος.

Διαστάσεις σώματος: περίπου 28x19mm.

Βάρος: περίπου 0,036 kg.
