MidlandMIDLAND X-30

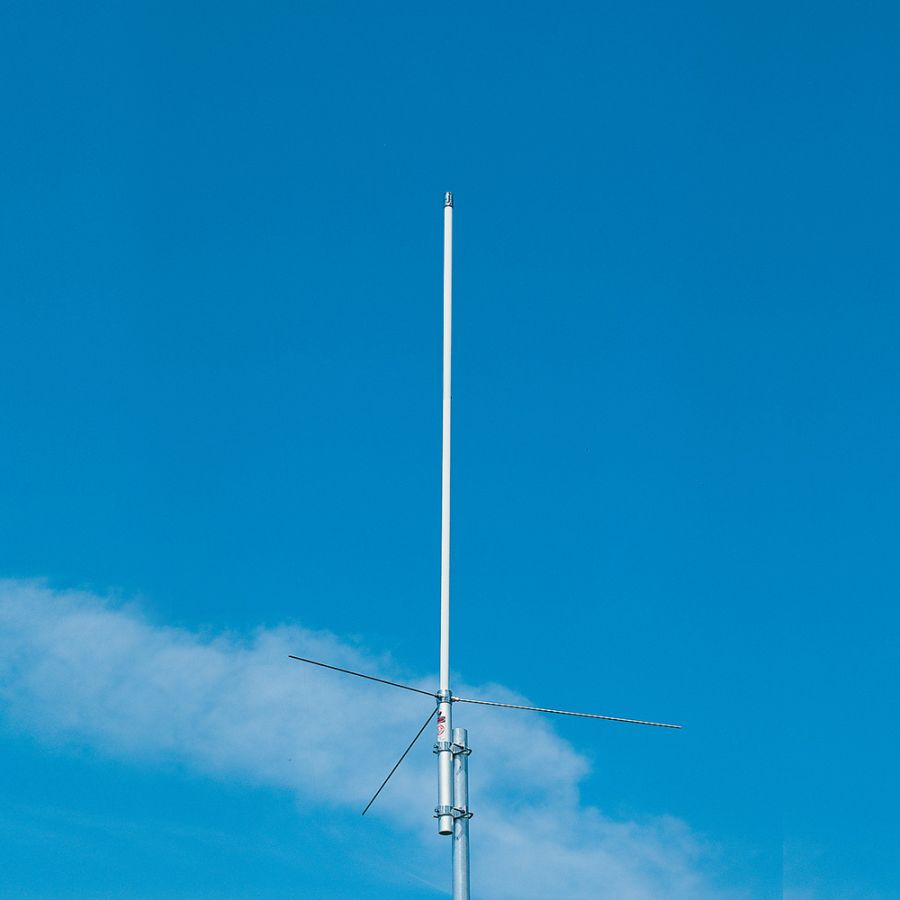

Η MIDLAND X-30 είναι κατακόρυφη πανκατευθυντική κεραία βάσεως διπλής μπάντας VHF/UHF, κατάλληλη για ραδιοερασιτεχνικές επικοινωνίες στις περιοχές των 144MHz και 430MHz. Υποστηρίζει μέγιστη ισχύ εκπομπής 150W και αποτελεί αξιόπιστη επιλογή για σταθερούς πομποδέκτες και σταθμούς βάσεως.

Τεχνική περιγραφή

Η κεραία χρησιμοποιεί διάταξη 1/2 μήκους κύματος στη ζώνη των 144MHz και διάταξη 2x5/8 μήκους κύματος στη ζώνη των 430MHz. Η σχεδίαση διπλής μπάντας επιτρέπει τη χρήση μίας κεραίας για επικοινωνίες στις ραδιοερασιτεχνικές μπάντες των 2m και 70cm.

Η MIDLAND X-30 διαθέτει κατακόρυφη πόλωση και πανκατευθυντικό διάγραμμα ακτινοβολίας, παρέχοντας κάλυψη προς όλες τις κατευθύνσεις στο οριζόντιο επίπεδο. Είναι κατάλληλη για εγκατάσταση σε εξωτερικό ιστό και για χρήση με σταθερούς πομποδέκτες VHF/UHF.

Η σύνδεση του ομοαξονικού καλωδίου πραγματοποιείται μέσω υποδοχής SO-239, στην οποία συνδέεται βύσμα τύπου PL-259. Η κεραία έχει μήκος περίπου 130cm και ονομαστικό SWR περίπου 1.5:1 στις προβλεπόμενες περιοχές λειτουργίας.

Ενδεικτικές εφαρμογές

Κατάλληλη για ραδιοερασιτεχνικούς σταθμούς βάσεως, επικοινωνίες στις μπάντες 2m και 70cm, σταθερούς πομποδέκτες VHF/UHF, τοπικούς αναμεταδότες, εφαρμογές APRS, packet radio και εγκαταστάσεις δοκιμών RF.

Σημείωση εγκατάστασης

Η κεραία πρέπει να εγκαθίσταται κατακόρυφα σε κατάλληλο ιστό, σε όσο το δυνατόν υψηλότερο και ελεύθερο σημείο, μακριά από μεταλλικά εμπόδια και ηλεκτρικά καλώδια. Συνιστάται η χρήση ομοαξονικού καλωδίου 50 Ohm χαμηλών απωλειών και η σωστή γείωση του ιστού.

Μήκος: περίπου 130cm.

Βάρος: περίπου 0,8kg.
