INFINEONIRLZ 44N

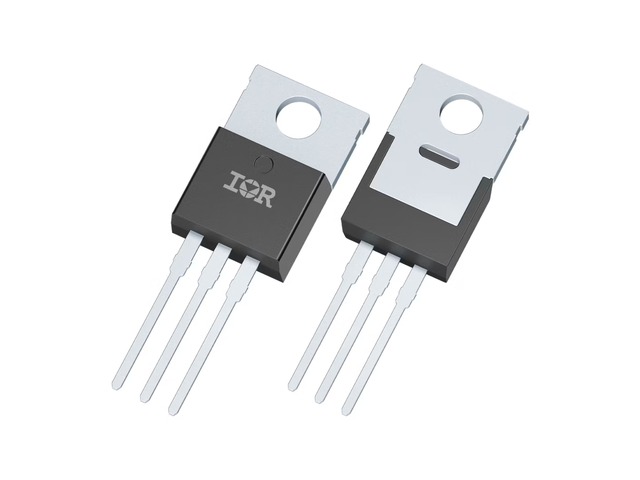

IRLZ44N N-Channel Logic Level Power MOSFET 55V 47A TO-220 της International Rectifier / Infineon, κατάλληλο για κυκλώματα ισχύος, διακοπτικές εφαρμογές, DC φορτία, PWM control, LED drivers και έλεγχο κινητήρων.

Το IRLZ44N είναι N-Channel Power MOSFET τεχνολογίας HEXFET / IR MOSFET, αρχικά της International Rectifier και πλέον της Infineon. Διαθέτει τάση Drain-Source 55V, συνεχές ρεύμα Drain έως 47A και χαμηλή αντίσταση αγωγής RDS(on) 22mOhm max με VGS 10V. Ως logic-level MOSFET μπορεί να οδηγηθεί καλύτερα από χαμηλότερες τάσεις πύλης σε σχέση με κλασικά MOSFET όπως το IRFZ44N, με RDS(on) 35mOhm max στα 4.5V.

Τεχνική περιγραφή

Το IRLZ44N είναι κατάλληλο για χρήση ως διακόπτης ισχύος σε εφαρμογές χαμηλής τάσης DC. Το κέλυφος TO-220 επιτρέπει εύκολη τοποθέτηση σε PCB και χρήση ψύκτρας όταν το φορτίο ή οι θερμικές απώλειες το απαιτούν. Η logic-level πύλη το καθιστά χρήσιμο σε κυκλώματα με Arduino, μικροελεγκτές και PWM οδήγηση, με την προϋπόθεση ότι τηρούνται τα όρια ρεύματος, θερμοκρασίας και απαγωγής θερμότητας.

Ενδεικτικές εφαρμογές

Χρησιμοποιείται σε DC motor control, LED dimmers, PWM switching, load switches, battery powered circuits, ρομποτικές εφαρμογές, τροφοδοτικά, μικρούς μετατροπείς ισχύος, αυτοματισμούς, ηλεκτρονικές κατασκευές και γενικές εφαρμογές μεταγωγής φορτίων DC.

Σημείωση συμβατότητας

Το IRLZ44N είναι logic-level MOSFET και είναι πιο κατάλληλο από το IRFZ44N για οδήγηση από λογική 5V. Για οδήγηση από 3.3V ή για μεγάλα ρεύματα πρέπει να γίνεται έλεγχος των απωλειών, της θερμοκρασίας και της πραγματικής τάσης VGS. Σε εφαρμογές ισχύος συνιστάται κατάλληλη ψύκτρα και σωστός σχεδιασμός της οδήγησης πύλης.

Βάρος: περίπου 0,002 kg.
