INFINEONIRLR 8726PBF

IRLR8726 N-Channel Logic Level Power MOSFET 30V 86A SMD DPAK της International Rectifier / Infineon, κατάλληλο για DC-DC converters, synchronous buck converters, battery systems, inverter, DC motor control και εφαρμογές μεταγωγής ισχύος χαμηλής τάσης.

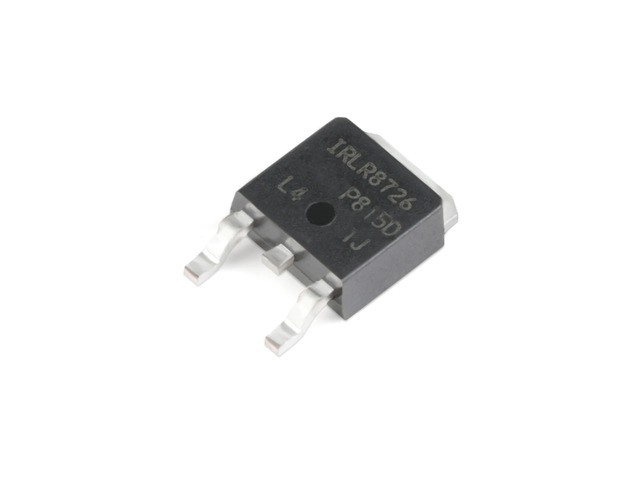

Το IRLR8726 είναι N-Channel Power MOSFET της International Rectifier / Infineon, σε κέλυφος SMD DPAK / TO-252. Διαθέτει τάση Drain-Source 30V, συνεχές ρεύμα Drain έως 86A και πολύ χαμηλή αντίσταση αγωγής RDS(on) 5.8mOhm max με VGS 10V. Ως logic-level MOSFET υποστηρίζει οδήγηση πύλης χαμηλότερης τάσης, με RDS(on) 8mOhm max στα 4.5V, καθιστώντας το κατάλληλο για κυκλώματα ελέγχου με 5V logic.

Τεχνική περιγραφή

Το IRLR8726 είναι σχεδιασμένο για εφαρμογές όπου απαιτείται χαμηλή αντίσταση αγωγής, υψηλή ικανότητα ρεύματος και γρήγορη μεταγωγή. Το SMD κέλυφος DPAK / TO-252 επιτρέπει τοποθέτηση σε επιφάνεια πλακέτας και αποτελεσματική θερμική απαγωγή μέσω κατάλληλου copper area στο PCB. Είναι κατάλληλο για synchronous rectification, DC-DC converters, load switching και εφαρμογές PWM χαμηλής τάσης.

Ενδεικτικές εφαρμογές

Χρησιμοποιείται σε high frequency synchronous buck converters, isolated DC-DC converters, συστήματα διαχείρισης μπαταριών, DC motor control, inverter χαμηλής τάσης, τροφοδοτικά, ηλεκτρονικούς διακόπτες φορτίου, LED drivers, ρομποτικές εφαρμογές και κυκλώματα PWM ισχύος.

Σημείωση συμβατότητας

Το IRLR8726 είναι SMD MOSFET σε κέλυφος DPAK / TO-252 και δεν είναι ίδιο μηχανικά με TO-220 MOSFET. Πριν την αντικατάσταση πρέπει να επιβεβαιώνεται το footprint, η διάταξη ακροδεκτών, η τάση VDS, το ρεύμα ID, η RDS(on), η οδήγηση πύλης και οι θερμικές απαιτήσεις της πλακέτας.

Βάρος: περίπου 0,001 kg.
