INFINEONIRGIB 10B60KD1

IRGIB10B60KD1 N-Channel IGBT 600V 10A TO-220F FullPak της International Rectifier / Infineon, κατάλληλο για motor control, inverter, τροφοδοτικά ισχύος, βιομηχανικούς αυτοματισμούς και εφαρμογές μεταγωγής υψηλής τάσης.

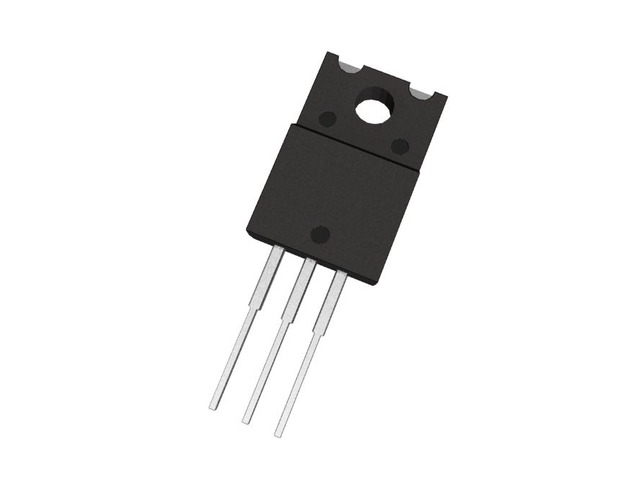

Το IRGIB10B60KD1 είναι IGBT ισχύος με ενσωματωμένη ultrafast soft recovery δίοδο, αρχικά της International Rectifier και πλέον της Infineon. Διαθέτει τάση Collector-Emitter 600V, συνεχές ρεύμα Collector 10A στους 100°C και 16A στους 25°C, καθώς και χαμηλή τάση κορεσμού VCE(on) τυπικά 1.7V. Το πλήρως μονωμένο κέλυφος TO-220 FullPak / TO-220F προσφέρει ηλεκτρική μόνωση από την ψύκτρα, διευκολύνοντας την τοποθέτηση σε εφαρμογές ισχύος.

Τεχνική περιγραφή

Το IRGIB10B60KD1 χρησιμοποιεί Non Punch Through IGBT τεχνολογία με θετικό θερμικό συντελεστή VCE(on), χαρακτηριστικό που βοηθά στη σταθερότερη λειτουργία και στον καλύτερο διαμοιρασμό ρεύματος σε παράλληλες εφαρμογές. Η ενσωματωμένη δίοδος ultrafast soft recovery μειώνει τις απώλειες και το EMI σε κυκλώματα μεταγωγής. Το εξάρτημα διαθέτει short circuit capability άνω των 10us και Square RBSOA, κατάλληλο για απαιτητικές εφαρμογές ελέγχου ισχύος.

Ενδεικτικές εφαρμογές

Χρησιμοποιείται σε έλεγχο κινητήρων, inverter, soft switching converters, βιομηχανικά τροφοδοτικά, UPS, συστήματα θέρμανσης, κυκλώματα PWM υψηλής τάσης, power switching, αυτοματισμούς και εφαρμογές όπου απαιτείται IGBT 600V με ενσωματωμένη γρήγορη δίοδο.

Σημείωση συμβατότητας

Το IRGIB10B60KD1 είναι IGBT και όχι MOSFET. Η οδήγηση της πύλης γίνεται συνήθως με VGE 15V σε εφαρμογές ισχύος. Πριν από αντικατάσταση πρέπει να επιβεβαιώνεται το κέλυφος TO-220F / FullPak, η διάταξη ακροδεκτών Gate, Collector, Emitter, η τάση VCES, το ρεύμα Collector, η ύπαρξη ενσωματωμένης διόδου και οι θερμικές απαιτήσεις του κυκλώματος.

Βάρος: περίπου 0,002 kg.
