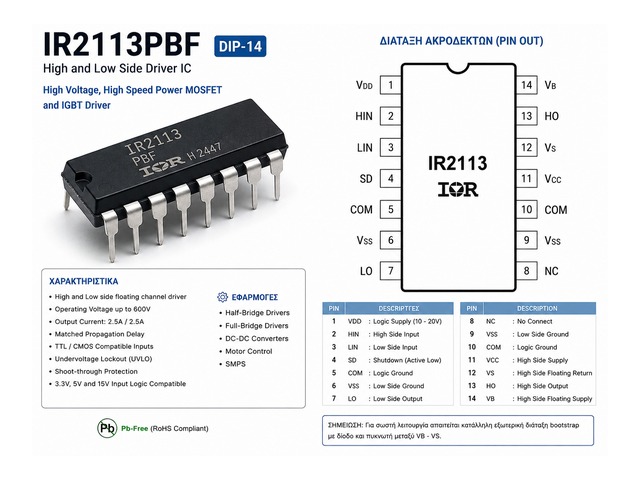

INFINEONIR 2113PBF

Το International Rectifier IR2113PBF είναι ολοκληρωμένο κύκλωμα οδηγού πύλης High-Side και Low-Side δύο καναλιών για MOSFET και IGBT, με δυνατότητα λειτουργίας της floating βαθμίδας έως 600V. Παρέχει τυπικό ρεύμα εξόδου source και sink 2.5A και διατίθεται σε περίβλημα Through Hole PDIP-14.

Τεχνική περιγραφή

Το IR2113PBF διαθέτει ανεξάρτητα κανάλια High-Side και Low-Side και χρησιμοποιεί junction-isolated level-shift τεχνολογία για την οδήγηση MOSFET ή IGBT σε εφαρμογές υψηλής τάσης. Η τάση τροφοδοσίας του gate driver είναι 10V έως 20V και η floating βαθμίδα μπορεί να λειτουργήσει έως +600V.

Το ολοκληρωμένο παρέχει τυπικό ρεύμα source 2.5A και sink 2.5A, με χρόνο καθυστέρησης ενεργοποίησης περίπου 120ns και απενεργοποίησης περίπου 94ns. Διαθέτει undervoltage lockout και για τα δύο κανάλια, συμβατότητα εισόδου με λογική 3.3V, CMOS Schmitt-triggered εισόδους και λειτουργία shutdown.

Ενδεικτικές εφαρμογές

Κατάλληλο για μετατροπείς DC/DC, inverters, switching power supplies, UPS, motor drives, βιομηχανικά ηλεκτρονικά ισχύος, συστήματα φωτοβολταϊκών και κυκλώματα half-bridge ή high/low-side οδήγησης MOSFET και IGBT.

Σημείωση συμβατότητας

Πριν από αντικατάσταση πρέπει να επιβεβαιωθούν το περίβλημα PDIP-14, η διάταξη ακροδεκτών, η μέγιστη τάση λειτουργίας 600V, η περιοχή τροφοδοσίας 10-20V και οι απαιτήσεις του κυκλώματος οδήγησης. Το IR2113PBF είναι έκδοση Through Hole και δεν πρέπει να συγχέεται με εκδόσεις της ίδιας οικογένειας σε επιφανειακό περίβλημα SOIC.
