INFINEONIR 2110PBF

Το International Rectifier IR2110PBF είναι ολοκληρωμένο κύκλωμα οδηγού πύλης High-Side και Low-Side δύο καναλιών για MOSFET και IGBT, με floating βαθμίδα που λειτουργεί έως 500V. Παρέχει υψηλό ρεύμα οδήγησης εξόδου και διατίθεται σε περίβλημα Through Hole PDIP-14 για εφαρμογές ηλεκτρονικών ισχύος.

Τεχνική περιγραφή

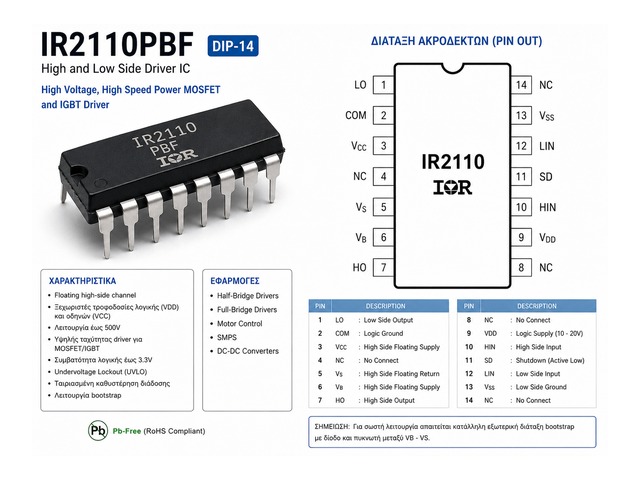

Το IR2110PBF διαθέτει ανεξάρτητα κανάλια High-Side και Low-Side και χρησιμοποιεί junction-isolated level-shift τεχνολογία για την οδήγηση MOSFET και IGBT σε κυκλώματα υψηλής τάσης. Η τάση τροφοδοσίας του gate driver είναι 10V έως 20V, ενώ η floating βαθμίδα είναι σχεδιασμένη για λειτουργία έως +500V.

Η Infineon αναφέρει τυπικό ρεύμα εξόδου source 2.5A και sink 2.5A, χρόνο καθυστέρησης ενεργοποίησης περίπου 120ns και χρόνο καθυστέρησης απενεργοποίησης περίπου 94ns. Το ολοκληρωμένο διαθέτει undervoltage lockout και για τα δύο κανάλια, συμβατότητα με λογική 3.3V, CMOS Schmitt-triggered εισόδους, shutdown και matched propagation delay μεταξύ των δύο καναλιών.

Ενδεικτικές εφαρμογές

Κατάλληλο για inverters, switching power supplies, UPS, DC/DC converters, motor drives, βιομηχανικά ηλεκτρονικά ισχύος, συστήματα φωτοβολταϊκών και κυκλώματα half-bridge ή High-Side/Low-Side οδήγησης MOSFET και IGBT.

Σημείωση συμβατότητας

Πριν από αντικατάσταση πρέπει να επιβεβαιωθούν το περίβλημα PDIP-14, η διάταξη ακροδεκτών, η μέγιστη τάση floating channel 500V, η περιοχή τροφοδοσίας 10-20V και οι απαιτήσεις του κυκλώματος. Το IR2110PBF είναι έκδοση Through Hole και δεν πρέπει να συγχέεται με το IR2113PBF των 600V ή με τις επιφανειακής τοποθέτησης εκδόσεις IR2110S.
