INFINEONIGW50N60TP/G50T60

Infineon IGW50N60T / G50T60 IGBT 600V 50A TO-247 TRENCHSTOP, κατάλληλο για μετατροπείς συχνότητας, UPS, inverters, τροφοδοτικά ισχύος, βιομηχανικά ηλεκτρονικά και εφαρμογές υψηλής τάσης όπου απαιτείται IGBT χαμηλών απωλειών.

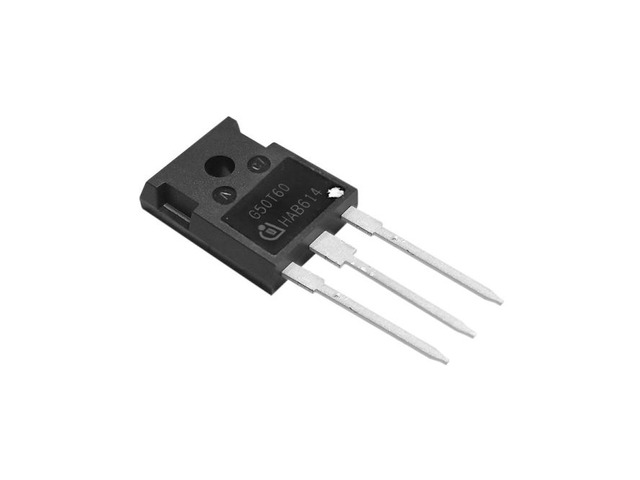

Το IGW50N60T της Infineon είναι IGBT χαμηλών απωλειών τεχνολογίας TRENCHSTOP και Fieldstop σε κέλυφος PG-TO247-3 / TO-247, με σήμανση σώματος G50T60. Διαθέτει τάση Collector-Emitter 600V, κατηγορία ρεύματος 50A, πολύ χαμηλή τάση κορεσμού VCE(sat) 1.5V typ. και μέγιστη θερμοκρασία λειτουργίας junction 175°C.

Τεχνική περιγραφή

Το IGW50N60T έχει σχεδιαστεί για εφαρμογές ισχύος 600V με υψηλή ταχύτητα μεταγωγής, χαμηλό VCE(sat), θετικό θερμικό συντελεστή και χαμηλό EMI. Υποστηρίζει short circuit withstand time 5us, παλμικό ρεύμα collector έως 150A και power dissipation έως 333W με κατάλληλη ψύξη. Το κέλυφος TO-247 επιτρέπει ισχυρή θερμική απαγωγή σε εφαρμογές υψηλού ρεύματος.

Ενδεικτικές εφαρμογές

Χρησιμοποιείται σε frequency converters, UPS, inverters, motor drives, βιομηχανικά τροφοδοτικά, μετατροπείς ισχύος, συγκολλητικά μηχανήματα, κυκλώματα υψηλής τάσης και γενικές εφαρμογές μεταγωγής ισχύος όπου απαιτείται IGBT 600V σε TO-247.

Σημείωση συμβατότητας

Το IGW50N60T είναι IGBT και όχι MOSFET. Πριν την αντικατάσταση πρέπει να επιβεβαιώνεται το κέλυφος TO-247, η διάταξη ακροδεκτών Gate / Collector / Emitter, η τάση VCE, το ρεύμα IC, το VCE(sat), το gate charge, η ύπαρξη ή μη εξωτερικής freewheel diode στο κύκλωμα και οι θερμικές απαιτήσεις της εφαρμογής. Για σωστή λειτουργία απαιτείται οδήγηση πύλης συνήθως 15V.

Βάρος: περίπου 0,006 kg.
