IKUSIANT.KSG-120

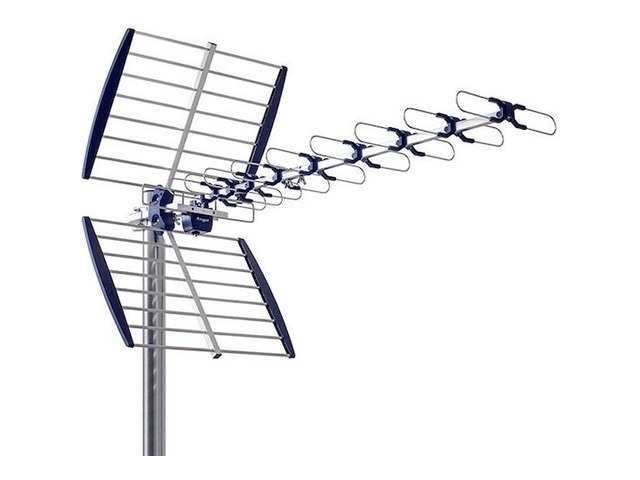

Η IKUSI KSG-120 είναι κατευθυντική κεραία επίγειας τηλεόρασης για τη ζώνη UHF, σχεδιασμένη για τη λήψη αναλογικών και ψηφιακών τηλεοπτικών σημάτων. Καλύπτει τα κανάλια UHF 21-69 και προσφέρει ονομαστική απολαβή 12dB, αποτελώντας κατάλληλη επιλογή για οικιακές και επαγγελματικές εγκαταστάσεις λήψης τηλεοπτικού σήματος.

Τεχνική περιγραφή

Η KSG-120 χρησιμοποιεί διάταξη ακτινοβολίας τύπου collinear με έναν δίεδρο ανακλαστήρα. Η κατευθυντική σχεδίασή της συγκεντρώνει τη λήψη προς την κατεύθυνση του πομπού και περιορίζει τα ανεπιθύμητα σήματα που προέρχονται από την πίσω πλευρά της κεραίας.

Η ονομαστική απολαβή είναι 12dB και ο λόγος εμπρόσθιας προς οπίσθια ακτινοβολία είναι τουλάχιστον 25dB. Το οριζόντιο εύρος δέσμης είναι περίπου 44 μοίρες και το κατακόρυφο εύρος περίπου 35 μοίρες, επιτρέποντας ακριβή προσανατολισμό προς τον τηλεοπτικό αναμεταδότη.

Η κεραία έχει σύνθετη αντίσταση 75 Ohm και διαθέτει σύνδεση ομοαξονικού καλωδίου μέσω κλέμμας. Δεν διαθέτει ενσωματωμένο ενισχυτή και δεν απαιτεί ηλεκτρική τροφοδοσία για τη βασική λειτουργία της.

Τα στοιχεία και οι δοκοί στήριξης είναι κατασκευασμένα από αλουμίνιο. Το σύστημα στερέωσης είναι κατάλληλο για ιστούς διαμέτρου περίπου 25-50mm και επιτρέπει ρύθμιση της κλίσης για σωστό προσανατολισμό της κεραίας.

Ενδεικτικές εφαρμογές

Κατάλληλη για λήψη επίγειας ψηφιακής τηλεόρασης DVB-T και DVB-T2, μονοκατοικίες, πολυκατοικίες, κεντρικές εγκαταστάσεις τηλεόρασης, επαγγελματικούς χώρους, ξενοδοχεία και εγκαταστάσεις όπου απαιτείται κατευθυντική λήψη σήματος UHF.

Σημείωση εγκατάστασης

Η κεραία πρέπει να τοποθετείται σε κατάλληλο ιστό, σε όσο το δυνατόν υψηλότερο και ελεύθερο σημείο, και να προσανατολίζεται προς τον επιθυμητό τηλεοπτικό πομπό. Συνιστάται η χρήση ομοαξονικού καλωδίου 75 Ohm καλής ποιότητας και η σωστή στεγανοποίηση της σύνδεσης.

Σημείωση ενίσχυσης

Σε εγκαταστάσεις με ασθενές σήμα ή μεγάλο μήκος ομοαξονικού καλωδίου μπορεί να χρησιμοποιηθεί κατάλληλος προενισχυτής κεραίας ή κεντρικός ενισχυτής. Ο ενισχυτής δεν περιλαμβάνεται στη συσκευασία.

Συσκευασία: Η κεραία παραδίδεται πλήρως αποσυναρμολογημένη και απαιτεί συναρμολόγηση πριν από την εγκατάσταση.
